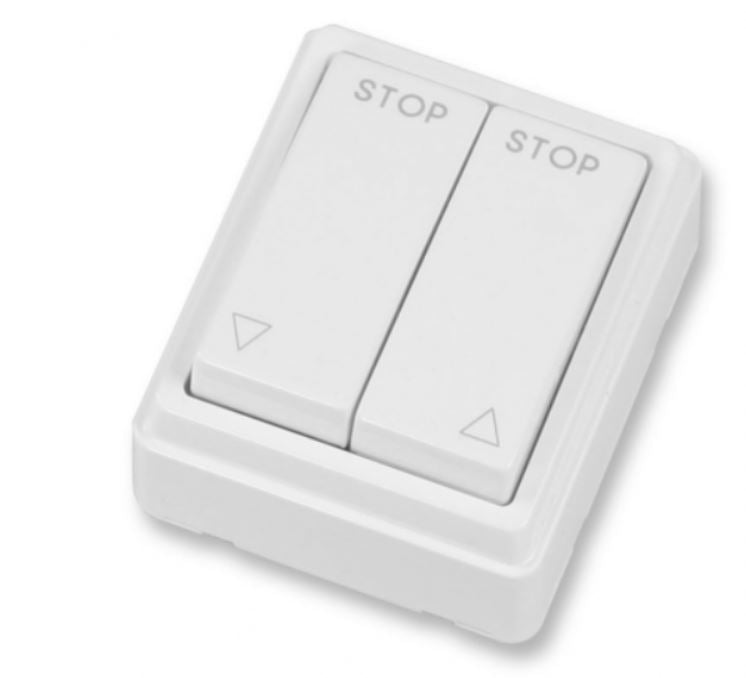

Mini-Jalousien-Flächenschalter / Aufputz

Beschreibung:

Mini-Doppel-Wippschalter für Aufputzmontage zur Bedienung von Rollladen, Jalousien und Markisen, mit 2 Wippen, für trockene Räume, nur für Einzelmontage.
Der Schalter rastet beim Drücken ein und stoppt erst bei Betätigung der Stopp-Taste.

Maße (B x H x T): 56 x 65 x 27 mm

Zur Bedienung des Motors die Taste mit der gewünschte Laufrichtung betätigen. Wenn der Schalter in eine Laufrichtung eingeschaltet ist, ist die gleichzeitig Bedienung der anderen Laufrichtung gesperrt.
Um Schäden am Schalter zu vermeiden, bitte niemals die zweite Taste gleichzeitig betätigen.
Um den Motor in die andere Laufrichtung einzustellen, bitte zuvor die erste Taste zurückstellen und dann den Schalter in die gewünschte Stellung bringen-
Der elektrische Anschluss darf nur durch eine zugelassene Elektro-Fachkraft nach den in dieser Anleitung gezeigten Anschlussplänen erfolgen. Beachten Sie die VDE-Vorschriften,
insbesondere in Feuchträumen. Die VDE-Vorschriften enthalten zwingende Schutzmaßnahmen. Bei Nichtbeachtung besteht Lebensgefahr!
Die Montage- und Anschlußarbeiten müssen zwingend im spannungslosen Zustand durchgeführt werden; dafür müssen die Zuleitungen allpolig vom Netz getrennt und gegen Wiedereinschalten gesichert werden.

Die Trennung vom Netz hat mit Schaltgeräten zu erfolgen, je einen Schaltkontaktabstand von mind. 3mm garantieren.
Stellen Sie sicher, dass sich im Fahrbereich der Rollladen keine Personen aufhalten und nichts den Lauf der Behänge blockieren kann.
Diese Bedienungsanleitung ist zu beachten.

Technische Daten:

Netzspannung:   230V 50 Hz

Schaltleistung: 10 A

Temperaturbereich: 0-50° C

Klemmen: max. 1,5 mm²

Schutzart: für trockene Räume

Breite: 55 mm

Höhe: 65 mm

Tiefe: 27 mm
